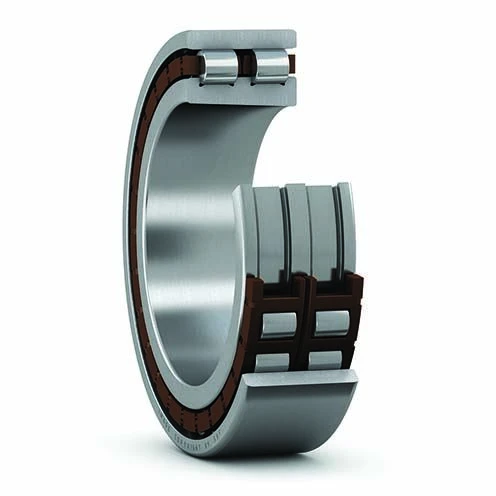

Specifikacija super natančnega cilindričnega valjčnega ležaja NN3076K/SPW33
| Poimenovanje | NN - 3076 - K/SPW33 | |
| Kategorija | ||
| Cilindrični valjčni ležaji, dvoredni, super - natančnost | ||
| Dimenzije | ||
| d (premer izvrtine) | 380 mm | 14,961 in |
| D (zunanji premer) | 560 mm | 22,047 in |
| B (širina) | 135 mm | 5,315 in |
| W (teža) | 105 kg | 231 lbs |
| Tehnični podatki | ||
| Cr (kN) Osnovna dinamična obremenitev | 1680 | |
| C0r (kN) Osnovna statična obremenitev | 3450 | |
| Meja obremenitve zaradi utrujenosti (kN) | 305 | |
| Dosegljiva hitrost za mazanje z mastjo (r/min) | 1300 | |
| Dosegljiva hitrost za olje - zračno mazanje (r/min) | 1400 | |
| Referenčna količina masti (cm3) | 1400 | |
| Notranji dizajn | K=konična izvrtina 1:12 | |
| Mazanje | Obročast utor in tri mazalne luknje v zunanjem obroču | |
| Natančnost | SP | |
NN.3076.K/SPW33 cilindrični valjčni ležaj 380*560*135 mm
| Poimenovanje | Glavne dimenzije | Osnovne ocene obremenitve | Dosegljive hitrosti | ||||
| dinamično | statična | Mazanje z mastjo | Olje - zračno mazanje | ||||
| d [mm] | D [mm] | B[mm] | C[kN] | C0[kN] | [r/min] | [r/min] | |
| NNU 4968 B/SPW33 | 340 | 460 | 118 | 1 100 | 2 650 | 1 500 | 1 700 |
| NNU 4968 BK/SPW33 | 340 | 460 | 118 | 1 100 | 2 650 | 1 500 | 1 700 |
| NN 3072 K/SPW33 | 360 | 540 | 134 | 1 720 | 3 450 | 1 300 | 1 500 |
| NNU 4972 BK/SPW33 | 360 | 480 | 118 | 1 120 | 2 800 | 1 500 | 1 700 |
| NN 3076 K/SPW33 | 380 | 560 | 135 | 1 680 | 3 450 | 1 300 | 1 400 |
| NN 3080 K/SPW33 | 400 | 600 | 148 | 2 160 | 4 500 | 1 200 | 1 400 |
