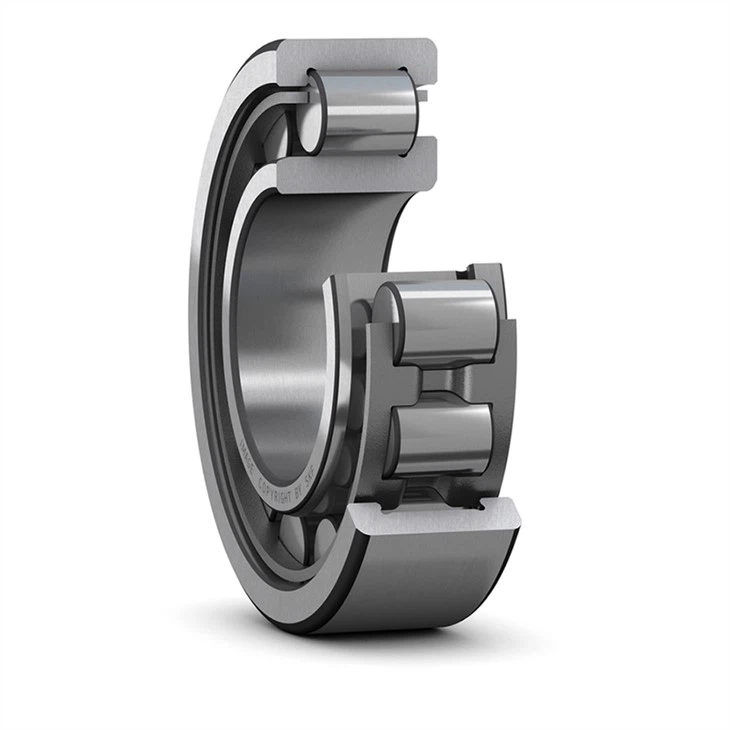

NJ 208 ECJ Enoredni cilindrični valjčni ležaj, izvedba NJ 40x 80x 18 mm
Zunanji obroč NJ 208 ECJ, ki ga je oblikoval Nu, ima dve integrirani prirobnici, notranji obroč pa nima prirobnice, ki se lahko prilagodi aksialnemu premiku v dveh smereh. Snemljiva zasnova olajša namestitev in omogoča zamenljivost komponent ležajev.
Specifikacije in risba za NJ 208 ECJ enoredni cilindrični valjčni ležaj:
| d | 40 mm | Premer izvrtine |
| D | 80 mm | Zunanji premer |
| B | 18 mm | Premer |
| d1 | ≈54 mm | Premer ramena notranjega obroča |
| D1 | ≈67,4 mm | Premer ramena zunanjega obroča |
| F | 49,5 mm | Premer vodila notranjega obroča |
| r1,2 | min.1,1 mm | Mera posnetja |
| r3,4 | min.1,1 mm | Mera posnetja |
| s | največ 1,4 mm | Dovoljen aksialni premik |
| da | min.47 mm | Premer distančnega tulca |
| da | maks.48 mm | Premer distančnega tulca |
| db | min.56 mm | Premer naslona gredi |
| Da | maks.72,8 mm | Premer opornika ohišja |
| ra | največ 1 mm | Polmer zaokrožitve |
| Osnovna dinamična nosilnost | C | 62 kN |
| Osnovna statična obremenitev | C0 | 53 kN |
| Omejitev obremenitve zaradi utrujenosti | Pu | 6,7 kN |
| Referenčna hitrost | 9 500 vrt/min | |
| Omejitev hitrosti | 11 000 vrt/min | |
| Najmanjši faktor obremenitve | kr | 0.15 |
| Mejna vrednost | e | 0.2 |
| Faktor aksialne obremenitve | Y | 0.6 |
| maša | 0.39 kg |
Uporaba NJ 208 ECJ enovrstnega cilindričnega valjčnega ležaja:
Široko se uporablja v velikih in srednje velikih motorjih, voznih parkih, vretenih obdelovalnih strojev, motorjih z notranjim zgorevanjem, generatorjih, plinskih turbinah, reduktorjih, valjarnah za jeklo, vibracijskih zaslonih ter dvižnih in transportnih strojih.
Slika skladišča:
Na voljo so na zalogi za hitro dostavo.
